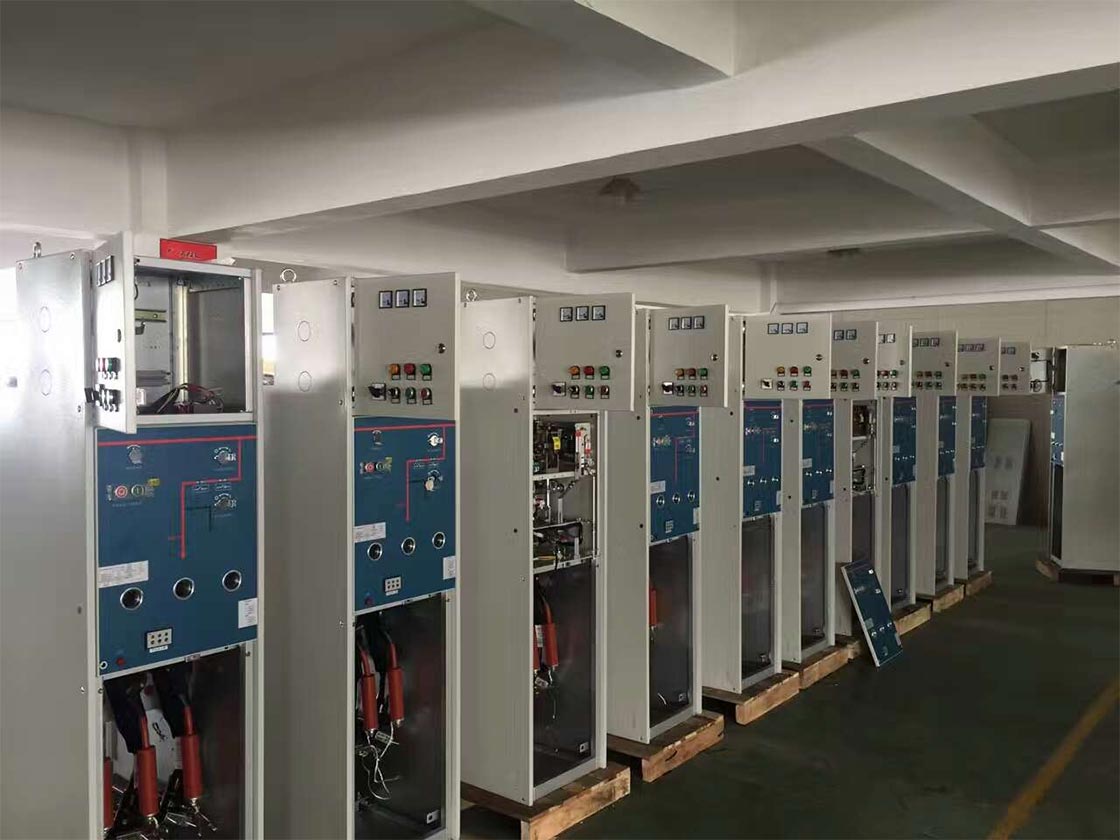

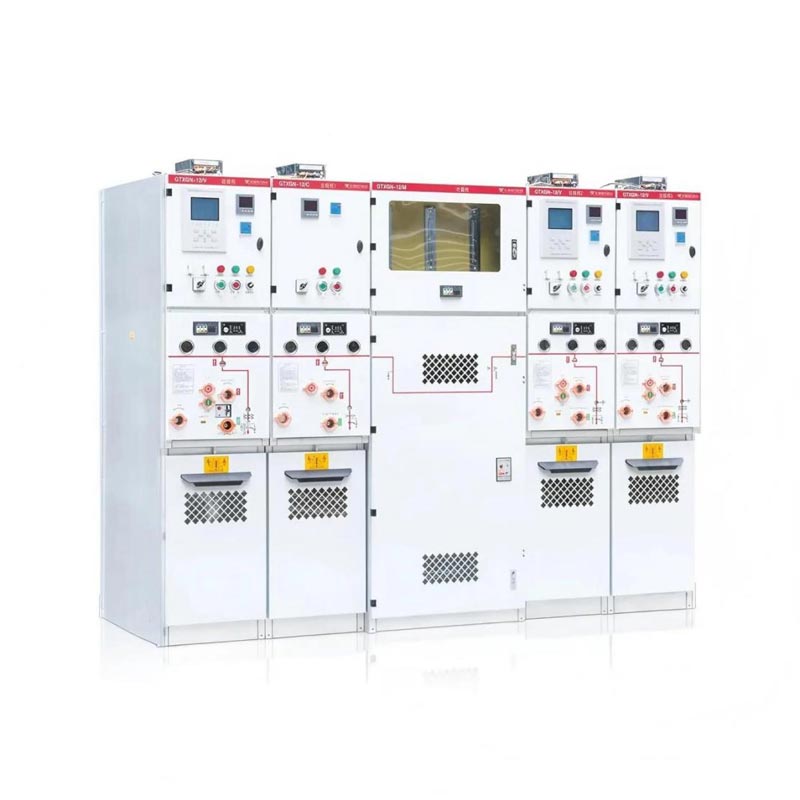

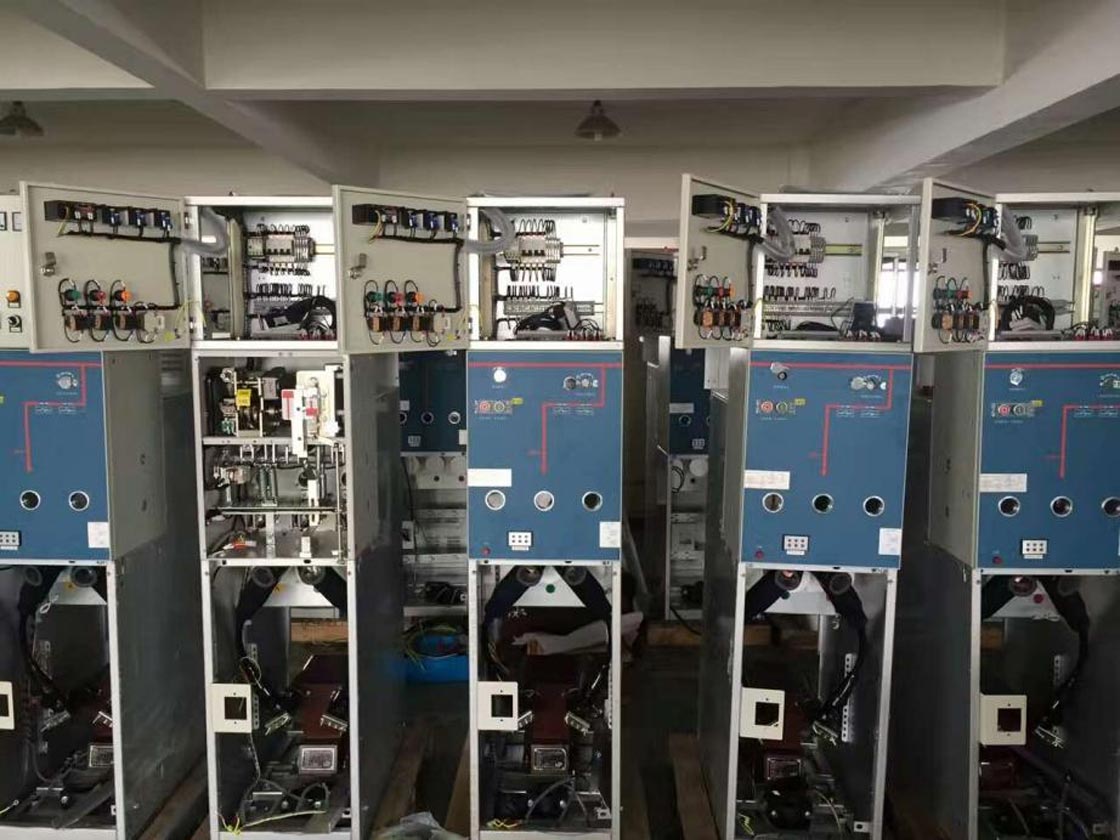

12kV金属固体絶縁開閉装置

12kV 金属固体絶縁開閉装置は、屋内絶縁と固体絶縁の利点を兼ね備えています。

1. 完全に絶縁および密閉: すべての高電圧充電部は固体絶縁層で覆われています。 塵埃、湿気、結露、小動物などの影響を受けにくく、高い信頼性を持っています。

2. 小型化とコンパクト化: 固体絶縁材料の誘電率はそれよりもはるかに高くなります。 空気の影響により、同じ電圧レベルの下で充電部間の絶縁距離が大幅に短縮される可能性があります。 したがって、機器のサイズが非常に小さく、屋内配電室にとって重要な床面積を節約できます。 限られたスペースで。

3. 環境に優しい：SF₆ ガスを完全に排除し、温室効果のリスクを排除し、 グリーン電力網に推奨される機器。

4. 高い安全性：高電圧部は完全に絶縁されているため、キャビネットの扉が開いていても、 オペレーターは充電部分に直接触れないため、個人の安全性が確保されます。

5. メンテナンスフリー：内部スイッチ等はエポキシ樹脂で固められておりメンテナンスフリーです。 可動部品に潤滑を施し、生涯メンテナンスフリーを実現し、運用とメンテナンスのコストと作業負荷を削減します。

6. 柔軟な設置: 小型軽量なので、輸送、設置、設置に便利です。 室内でのアレンジメント。モジュラー設計により、将来の拡張も容易になります。

この開閉装置はどこで使用できますか?

12kV金属固体絶縁開閉装置は、安全性、信頼性が要求される配電分野で広く使用されています そして省スペース:

・商業ビル：オフィスビル、ショッピングセンター、ホテルの地下配電室。

·住宅地: 住宅地内の中央配電センター。

· 産業企業: 工場内のワークショップ変電所。

・公共施設：地下鉄駅、空港ターミナル、病院、学校などの配電システム。

・データセンター：電源の高い信頼性と高いスペース利用率が求められる場面に。

・新エネルギー分野：太陽光発電・風力発電事業向けの屋内昇圧ステーション。

金属固体絶縁開閉装置の標準仕様

1. 定格電圧: 12 kV

2. 定格電流: 630A / 1250A

3.定格周波数: 50/60Hz

4. 周囲温度: 屋内 -25℃ ～ 40℃。屋外：-35℃～40℃

5. 高度: この基準は 1000 メートルまでの地域に適用されます。標高 1000 メートルを超える場合、容量 削減は基準に従って実施する必要があります。

6. 相対湿度: 日平均 ≤ 95% 月平均 ≤ 90%

7.保護等級：IP4X（IP67）

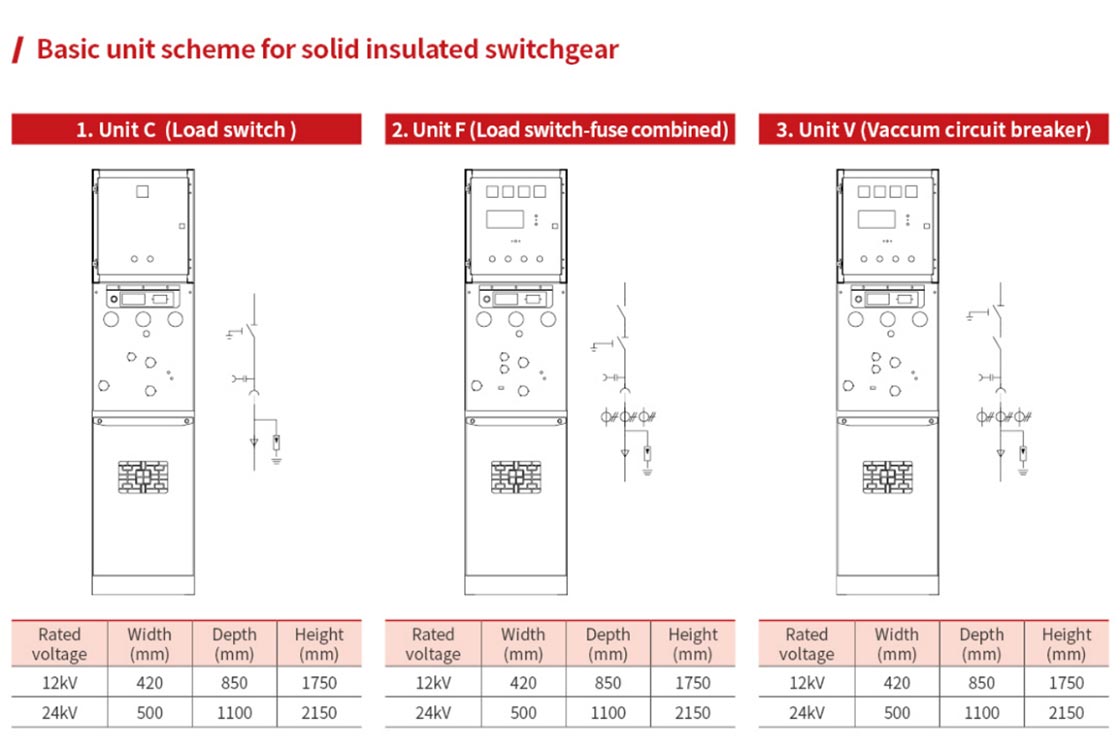

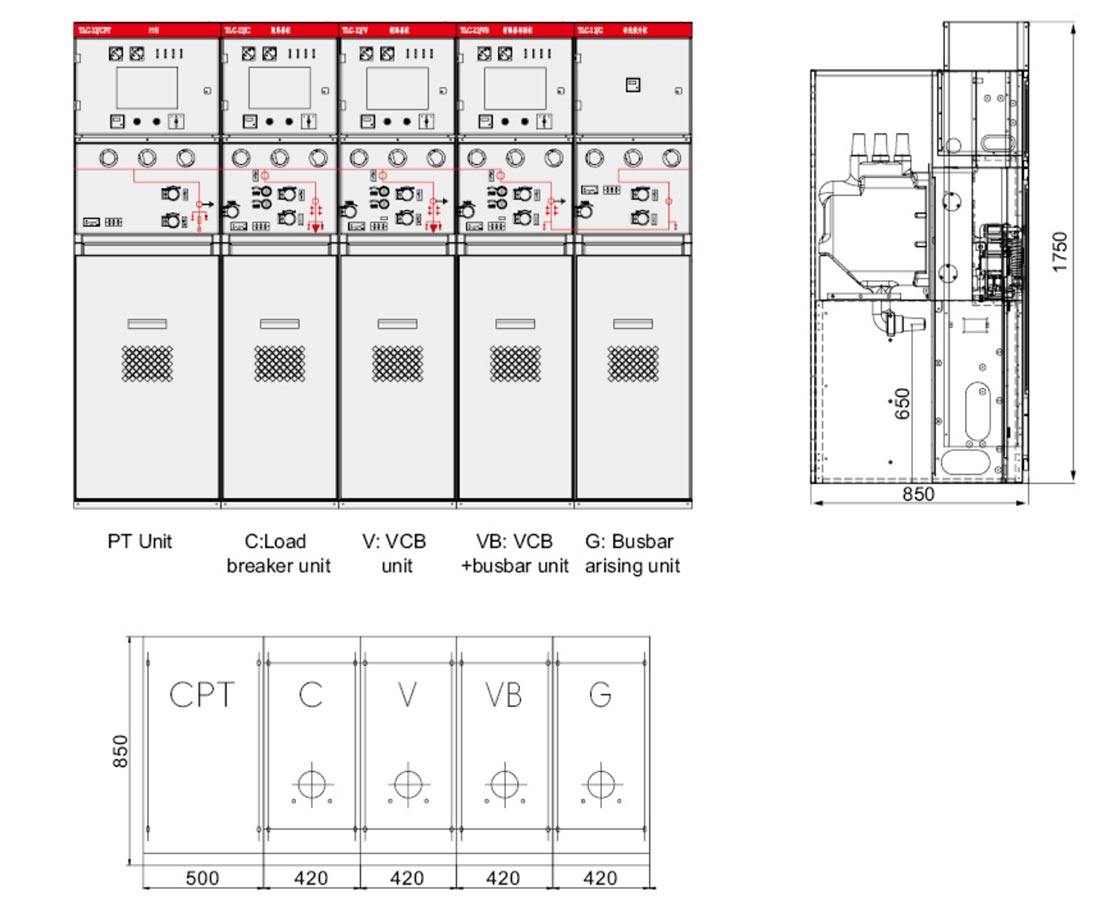

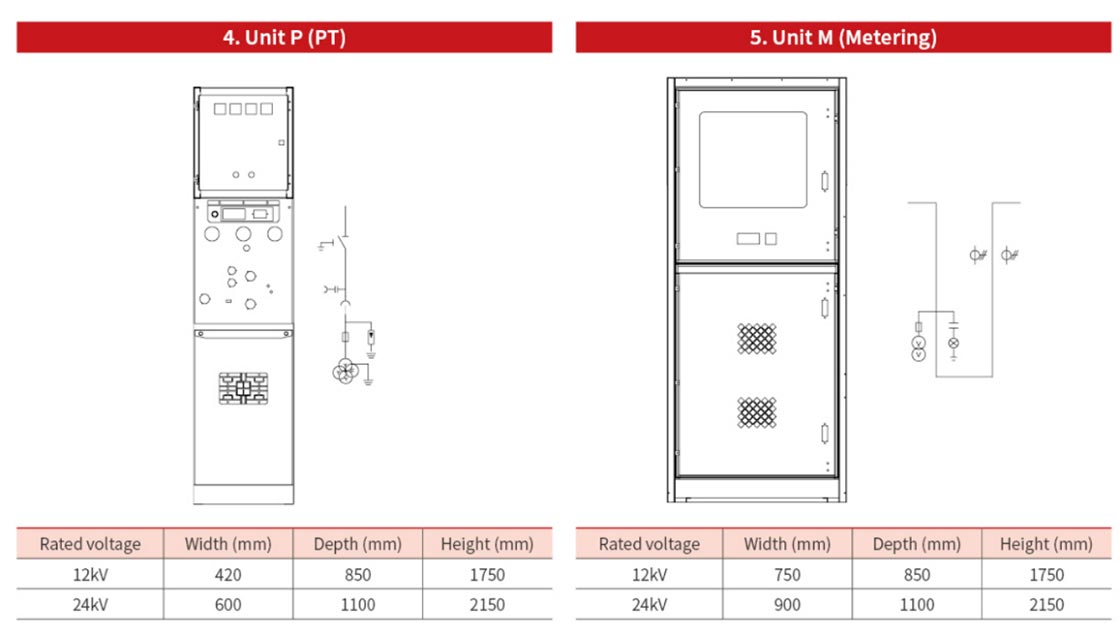

図面と寸法
