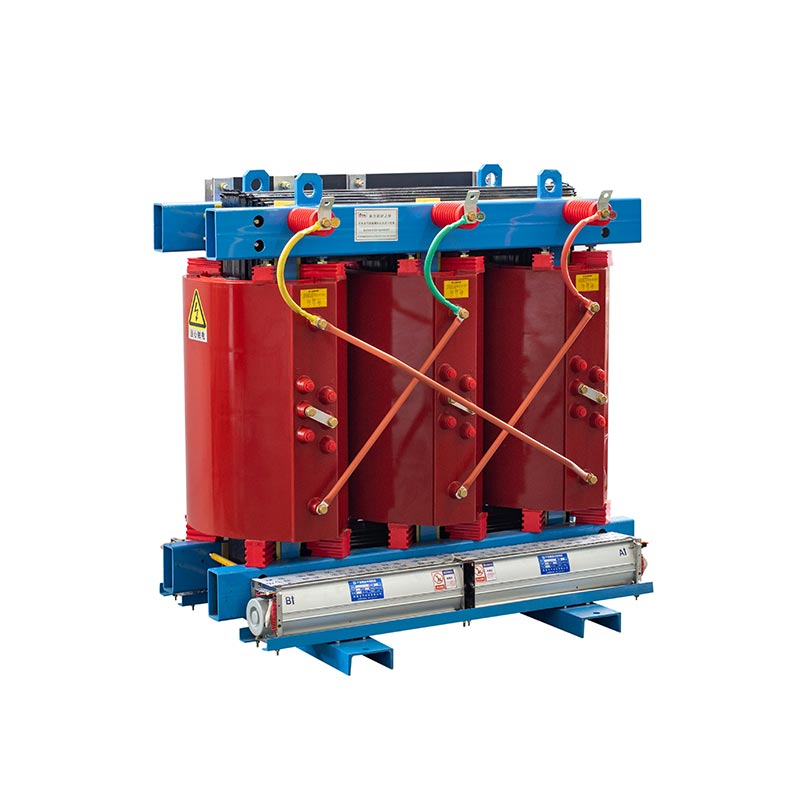

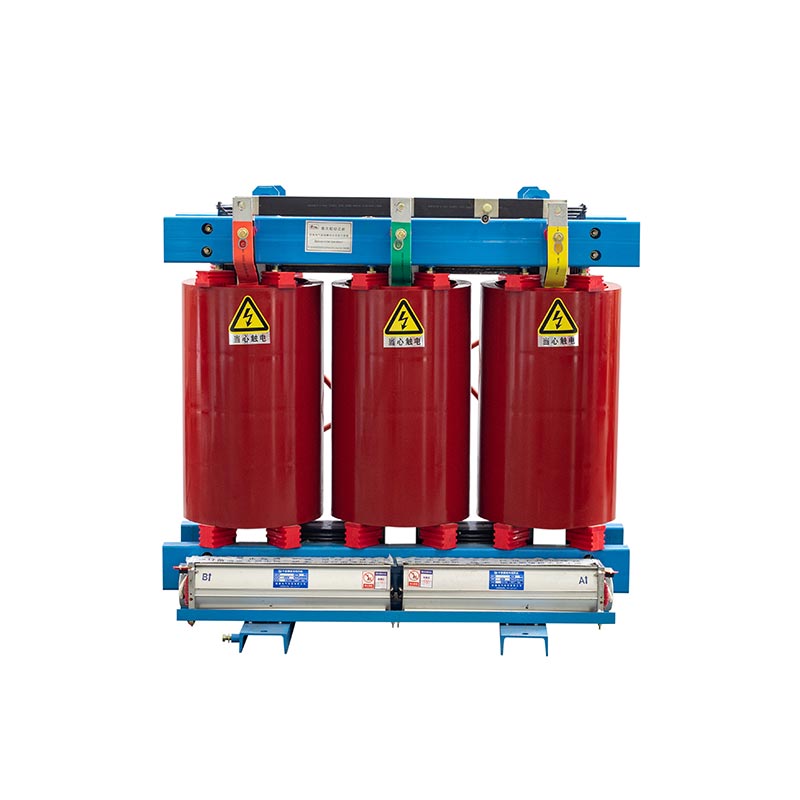

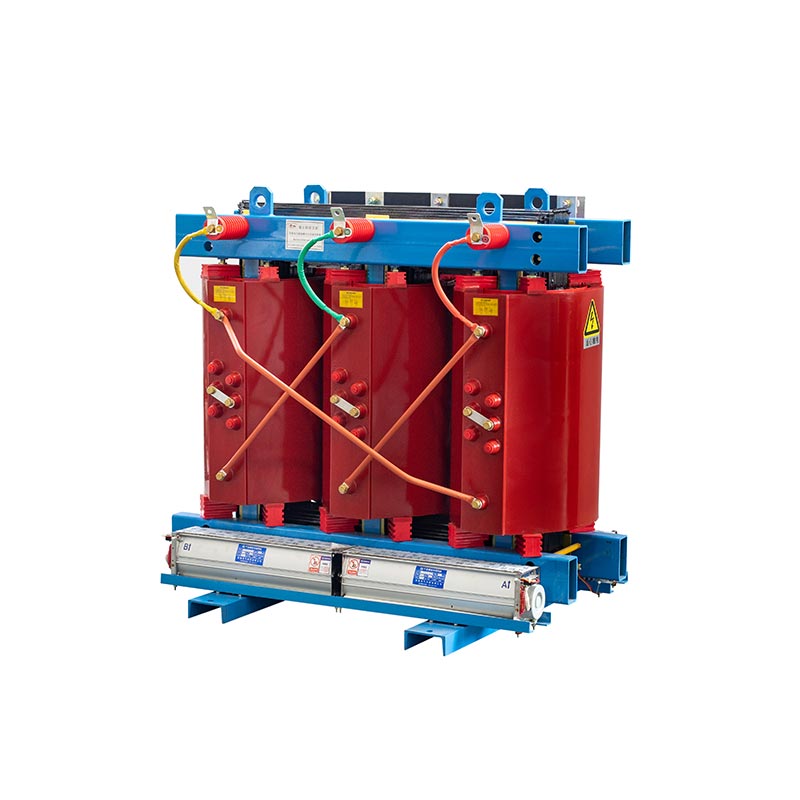

エポキシ樹脂キャスト乾式配電変圧器

主な特長

エポキシ樹脂キャスト乾式配電変圧器は、その独自の構造的特徴と優れた絶縁材料により、次のような顕著な利点を備えています。
オイルフリー、難燃性、耐火性：内部に絶縁油は入っておりません。使用します エポキシ樹脂などの固体絶縁材料を使用し、火災、爆発、油の危険を根本的に排除します。 漏れ。
環境安全性：有害物質を含みません。破損しても汚れません 環境。
メンテナンスが簡単：油入変圧器と異なり、定期的な点検が必要ありません。 オイルレベルと品質。メンテナンスの負担が少ないです。
柔軟な設置：設置基礎の要件が低く、次の場所に設置できます。 負荷中心を調整し、ライン損失を削減します。
湿気や汚れに強い：特殊処理を施した巻線は 防湿性、耐食性に優れています。

これらの特性に基づいて、エポキシ樹脂キャスト乾式配電変圧器の適用シナリオは次のとおりです。 も非常に広範囲です。

応用

商業および民間の建物：高層ビル、ショッピングセンター、病院、学校、データ センターなど
公共交通機関とインフラ: 空港、埠頭、地下鉄駅、石油プラットフォーム、 など
産業施設：高火災地域の工場作業場、CNC機械装置など 予防要件。
新エネルギー分野：太陽光発電、風力発電などのグリーンエネルギーシステム

標準仕様

1.適用仕様：IEC 60076 / IEEE
2.定格容量：最大4000KVA
3.一次電圧：最大35kV
4.二次電圧: 380/400/415V またはカスタマイズされた
5. 巻線材質: 銅/アルミニウム
6. 温度上昇: 90 -100℃ またはカスタマイズされた
7.冷却方式：ONAN8。周波数：50Hz/60Hz
9.タップ電圧: ±5% / ±2x2.5% またはカスタマイズされた
10. ベクトルグループ: Dyn11 / Yyn0 / Yd11

絶縁クラス

エポキシ樹脂キャスト乾式配電変圧器には 3 つの一般的な絶縁クラスがあります。主な特徴は、 絶縁は絶縁耐力を提供し、特定の熱制限に耐えることです。断熱クラスは、

欧州規格 (IEC 60076):

アメリカ規格 (ANSI/IEEE C57.12.01):

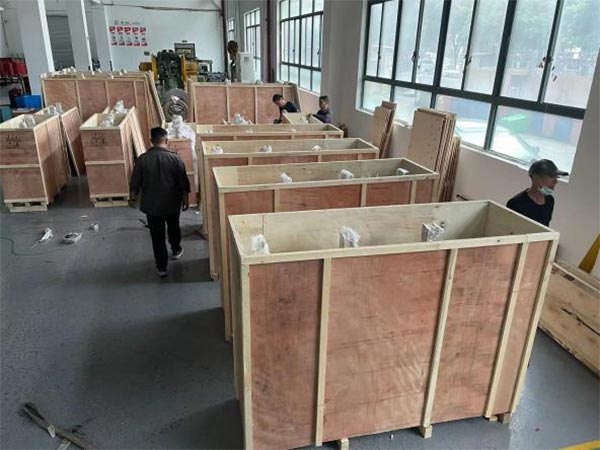

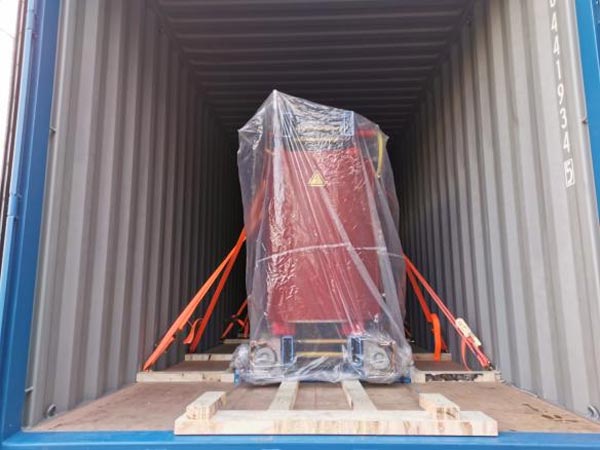

パッケージ方法

より良いサービスをご提供させていただくために、以下の情報をご提供ください。

生産

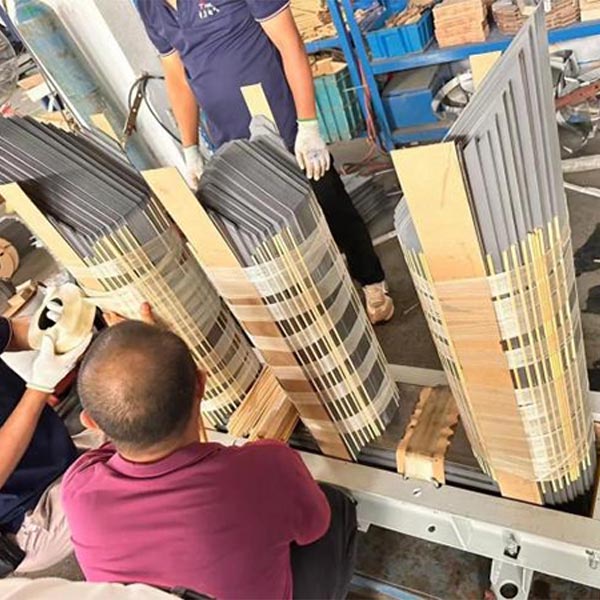

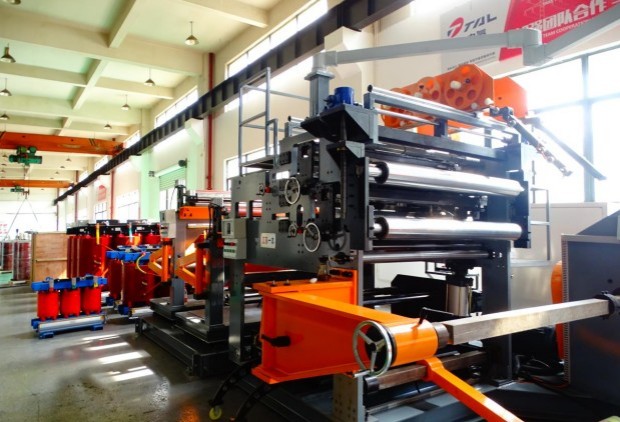

巻き上げ

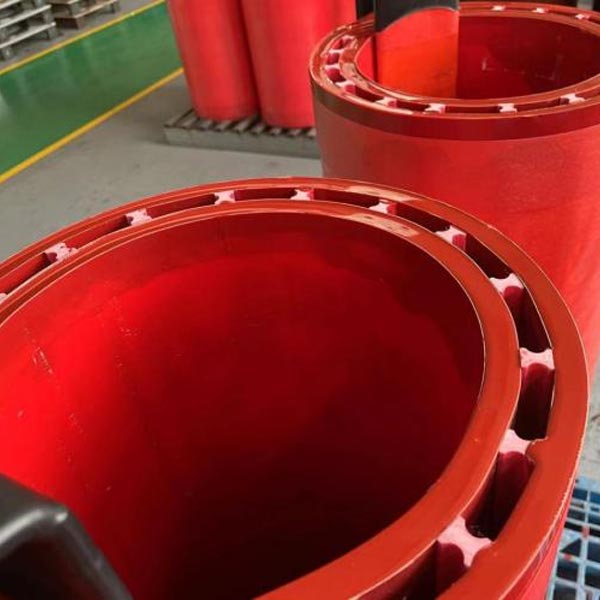

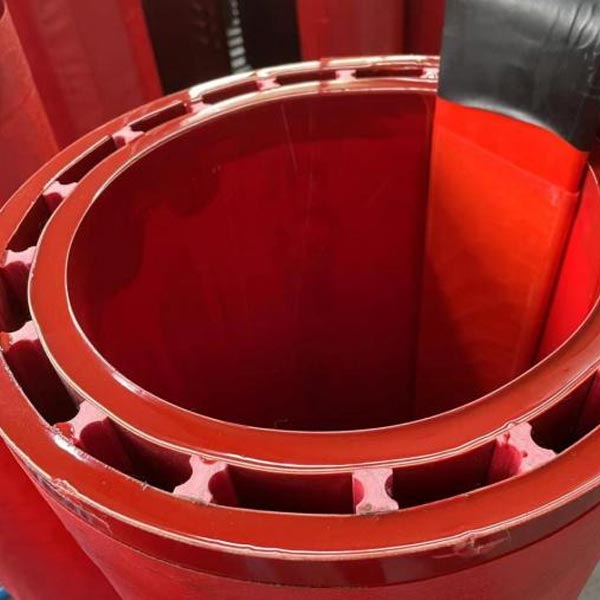

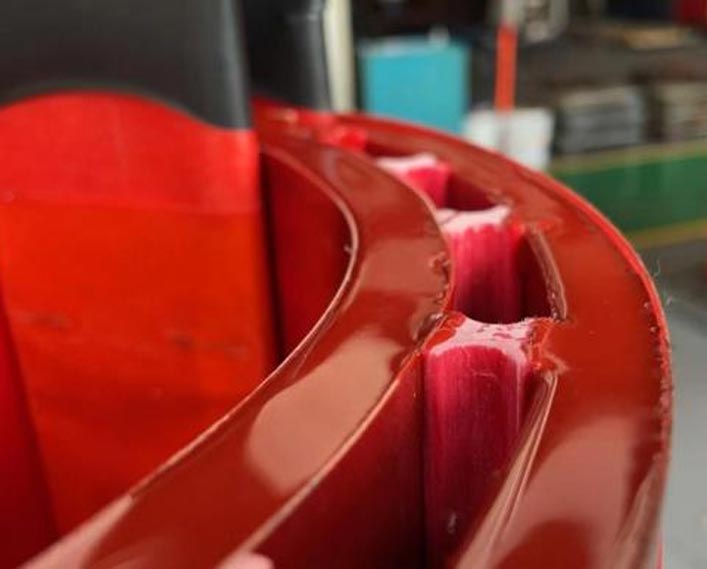

注型樹脂

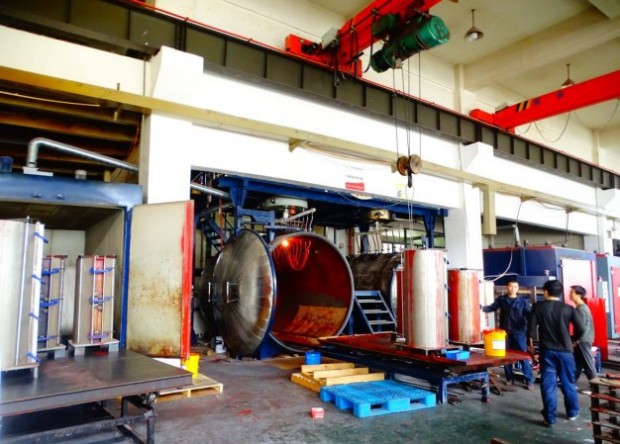

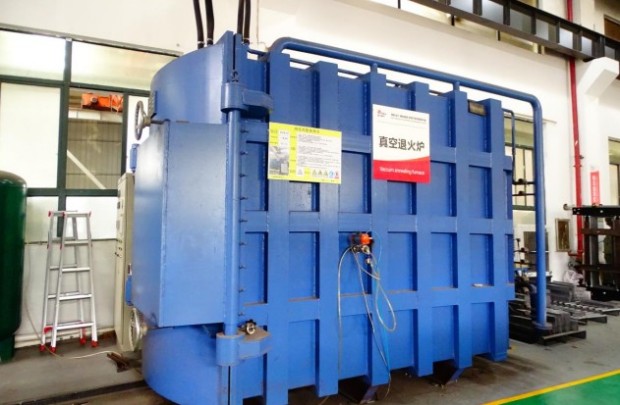

真空焼鈍炉

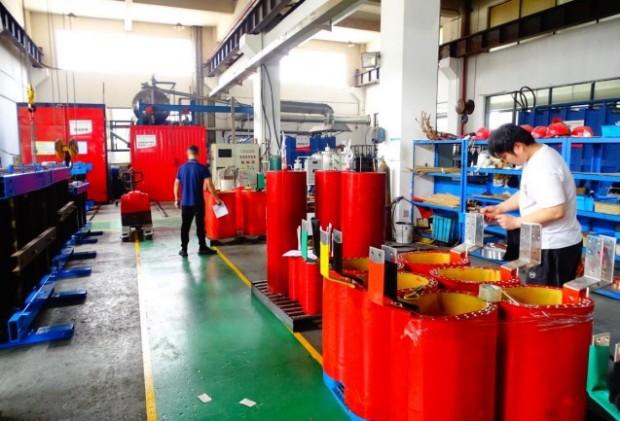

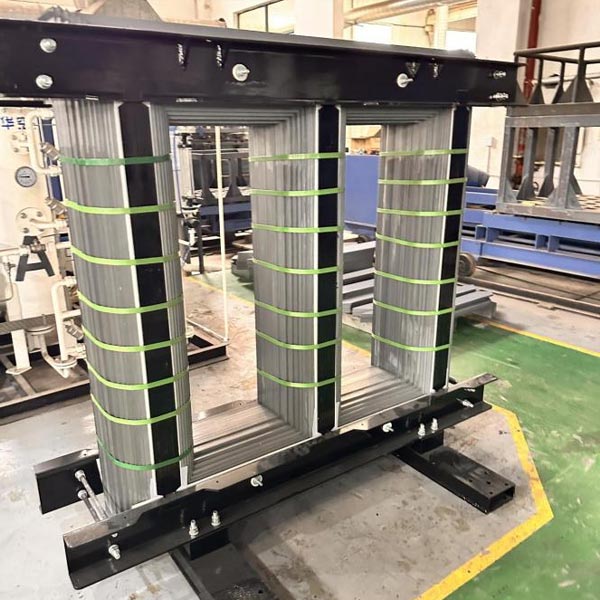

組み立て

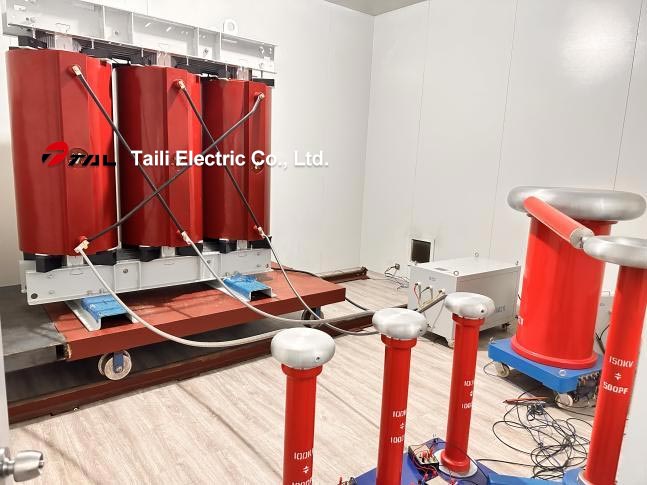

テスト

定期テスト:

・電圧比の測定と位相ずれの確認
・絶縁抵抗試験
・巻線抵抗の測定
・耐電圧試験
・誘起過電圧耐量試験
・無負荷損失と励磁電流の測定
・短絡インピーダンスと負荷損失の測定
・電圧比の測定と位相ずれの確認
・絶縁抵抗試験
・巻線抵抗の測定
・耐電圧試験
・誘起過電圧耐量試験
・無負荷損失と励磁電流の測定
・短絡インピーダンスと負荷損失の測定

型式試験

・点灯インパルス試験
・温度上昇試験
