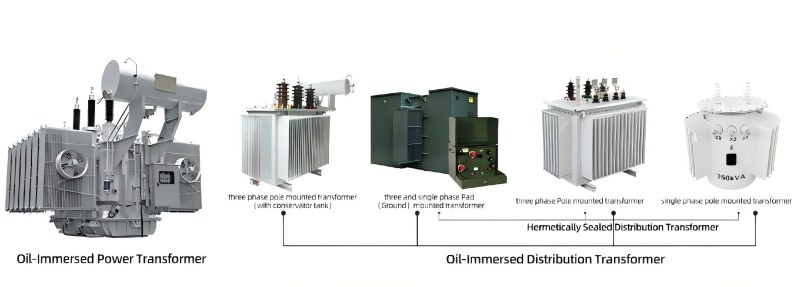

油入形変圧器

TAILI は油入型変圧器のメーカーおよびサプライヤーです。当社の製品は、電源変圧器鉄心と巻線（コイル）が特別に配合された絶縁油（変圧器油）に完全に浸漬されており、油が主な絶縁および冷却媒体として機能します。

主な構造コンポーネント:

1.トランス本体

コア：珪素鋼板を積層して形成された磁路で、接地されています。

巻線：銅線またはアルミニウム線で作られた高電圧および低電圧のコイルであり、電磁変換を発生させるための中心部品です。

2. オイルタンクと絶縁油

油タンク：鋼板で溶接されており、変圧器本体と絶縁油を保持することができ、密閉が必要です。

絶縁油：通常は鉱物油。絶縁、放熱、消弧機能を備えます。

3. 冷却システム

オイルの自然対流または強制循環を利用して、熱はオイルタンクの内部から放熱装置に輸送されます。

一般的な冷却方法:

・ONAN（油浸自己冷却）：油と空気（箱壁または放熱フィン）の自然対流による放熱。中小型の変圧器に適しています。

・ONAF（油入空冷）：放熱装置にファンを設置し強制空冷。容量が増加します。

・OAFF（強力オイル空冷）：オイルポンプを使用しオイルを強制循環させ強制空冷を強化します。大型変圧器に使用されます。

・OFWF（強力油水冷）：オイルポンプを使用してオイルを強制循環させ、高温になった油を水冷クーラーで冷却します。鍛造変圧器または十分な水供給のある場所。

4. 保護および監視システム:

・オイル溜まり（オイルピロー）：温度変化に応じてオイルの量を調整し、オイルと空気の接触面積を減らし、オイルの老化を遅らせます。

・アブソーバー（ブリーザー）：シリカゲルが配合されており、オイルリザーバーに流入する空気中の水分を吸収します。

・ガスリレー（ガスリレー）：油管に設置され、内部で軽微な故障が発生したり、重大な故障により油流が急増したときに信号を発したり、トリップしたりします。最も重要な非電気的保護。

・防爆チューブ（圧力リリーフバルブ）：内圧が急激に上昇した際に防爆膜を破ったり、バルブを開いて圧力を逃がし、オイルタンクの爆発を防ぎます。

・温度計：油頂部の温度を監視します。

・オイルレベルインジケーター：オイルリザーバー内のオイルレベルを示します。

乾式変圧器と比較して、油入変圧器には次のような利点があります。

1. 大容量化、高電圧化

2. 高い放熱効率と強い過負荷耐量

3. 長絶縁寿命と高信頼性

4. 優れた経済性

5. 比較的低い騒音レベル

6. 成熟したメンテナンス技術

油入変圧器を選択するのはどのような場合ですか?

1. 高電圧レベル (35kV 以上)。

2. 大容量要件（2000kVA以上）。

3. 屋外または独立した場所に設置変電所、良好な防火条件を備えています。

4. 初期投資コストに敏感で、十分な運用保守能力を備えています。

5. 動作騒音に対する厳しい要件がある屋外シナリオ。
