南米の太陽光発電プロジェクトにスキッドマウント変電所を選ぶ理由

TAILI Electric はカスタマイズされた設計の最前線に立っています。スキッドマウント型変電所国際太陽光発電プロジェクト向けのソリューションで、最大 3,200 kVA の容量に達します。この記事では、特に南米の厳しい砂漠環境において、このオープンフレーム設計が従来の密閉型キオスクやコンパクトな変電所よりも優れたパフォーマンスを発揮する理由を探ります。

スキッドマウント変電所とは何ですか?

スキッドマウント変電所は、すべての主要コンポーネント (中圧開閉装置、変圧器、低圧配電パネル) が単一の鋼製ベース フレームに統合されているプレハブ配電ユニットです。

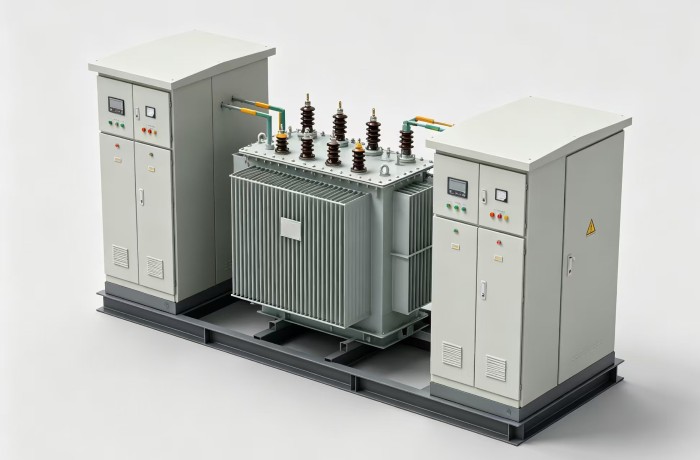

TAILI Electric のカスタマイズされたスキッドマウント変電所は、独特のオープン構成を特徴としています。油入変圧器が中央に露出して設置され、両側に独立した高電圧および低電圧/計量キャビネットがあり、すべて統一された鋼製スキッドに取り付けられています。

この設計哲学は、すべての機器が金属製の筐体内に収容される密閉型キオスクやコンパクトな変電所とはまったく対照的です。

なぜオープンフレーム設計なのか? 3 つの主な利点

1. 砂漠環境における優れた放熱性

チリのアタカマ砂漠からアルゼンチンの高地平野に至るまで、南米各地の太陽光発電プロジェクトは、極端な気温と強烈な日射に直面しています。

スキッドマウント変電所では、変圧器のラジエーターが周囲の空気に直接さらされます。この自然対流冷却により、次のことが実現します。

追加の冷却ファンが不要 - 一般的な故障点を排除 変圧器の定格低下を強制するような内部過熱のリスクがない 日中のピーク時でも最適な熱性能

対照的に、密閉型 KIOSK 変電所は金属製の筐体内に熱を閉じ込めます。砂漠環境では内部温度が周囲温度よりも大幅に上昇する可能性があり、変圧器の容量を低下させて動作させることになりますが、これは太陽光発電所にとってコストのかかる妥協となります。

2. 設置とメンテナンスの簡素化

のスキッドマウント型変電所工場で完全に配線され、テストされています。オンサイトでの設置に必要なのは以下のみです。

外部ケーブルの接続 準備された基礎の上にユニットを設置する

モジュール式のオープン設計により、変圧器と開閉装置には独立してアクセスできます。メンテナンス担当者は、かさばるエンクロージャーのドアに苦労したり、構造全体を分解したりすることなく、個々のコンポーネントを保守できます。

3. 地域の電力網標準との調整

これがおそらく最も魅力的な利点です。オープンフレームのスキッドマウント変電所は、南米全土の太陽光発電プロジェクトの事実上の標準になっています。

以下を含む国:

チリ

ペルー

アルゼンチン

ホンジュラス

ベネズエラ

...

は、この構成を太陽光発電設備に広く採用しています。地元の電力会社と送電網運営者は、設計、検査プロトコル、および合格基準に精通しています。スキッドマウント変電所を選択すると、系統接続の承認が大幅に効率化されます

プロセス。

TAILI Electric のスキッド ソリューション: 2 つの配送オプション

南米各地の遠隔プロジェクト現場に大型電気機器を配送するには、独特の物流上の課題が伴います。 TAILI Electric は、2 つの出荷構成を提供しています。スキッドマウント型変電所それぞれが、さまざまなプロジェクトの規模や物流要件に合わせて最適化されています。

オプション 1: 一体型一体型スキッド

構造: 高圧キャビネット、変圧器、低圧キャビネットはすべて単一の鋼製ベースに溶接されています。内部配線はすべて工場で完了しています。

利点: 現場での設置作業が最小限に抑えられ、落として接続し、通電するだけです。

機器の位置が固定されているため、海上輸送中に内部の銅バスバーやケーブルが移動するリスクが排除されます。

重要なアプリケーションに対する最高の信頼性

最適な用途: 最大 800 kVA の容量

完全なアセンブリを単一ユニットとして出荷できる場合。

考慮事項: 全体の設置面積が大きくなるため、配送コストが高くなります。

オプション 2: ボルト留め分割タイプスキッド

構造：ベースは高圧部、変圧器部、低圧部の 3 つのセグメントに分かれています。セクション間の機器は、既製のフレキシブル銅バスバーまたはフレキシブル ケーブルを使用して接続されます。

ユニットは工場で個別に梱包され、個別の木箱に入れて出荷されます。現場では、各セクションがボルトで固定され、事前に製造されたフレキシブル接続が嵌合されます。

1、利点: 各セクションは標準の 40 フィートの HQ コンテナ内に収まります。特大の輸送は必要ありません。

2，より確実な船舶スケジュールにより海上輸送コストを大幅に削減

3，中国国内の道路輸送には大型許可は必要ありません

4，最終プロジェクト現場までのより柔軟な現地輸送

5、損傷のリスクの軽減 - ラジエーターと磁器絶縁体には専用の保護パッケージが付いています

6，重要な注意事項: ベースのみが機械的に分割されています。すべての電気接続には既製のフレキシブル コネクタが使用され、現場での配線作業が最小限に抑えられます。

すべての出荷に共通の梱包要件

どの配送オプションが選択されたかに関係なく、TAILI Electric は厳格な梱包プロトコルに従います。

1，統合スキッド出荷: ベースは標準のコンテナリフトとラッシングで溶接する必要があります

ポイント、スチールワイヤーロープでコンテナ内の機器を固定

2、変圧器ラジエーターと磁器絶縁体: 特殊な衝突防止機能を受け取り、

海上輸送時の塩霧/雨からの保護

3、高電圧および低電圧開閉装置: 防水および防塵のためにプラスチックで完全に密封されています。

輸送中および現場保管中の保護

アプリケーションシナリオ

TAILI Electric のカスタマイズされたスキッドマウント変電所ソリューションは、さまざまな用途に展開されています。 太陽光発電所 (主な用途) TAILI のスキッドマウント変電所ユニットの大部分は、太陽光発電所の昇圧変圧器として機能します。一般的な構成には次のものがあります。

鉱業プロジェクト

このスキッドマウント変電所は、太陽光発電以外にも、チリとペルーの鉱山作業や、信頼性が高く迅速な配電を必要とする一般産業施設でも広く使用されています。

結論

スキッドマウント変電所は、次のような実用的な利点の組み合わせにより、南米全土の太陽光発電プロジェクトに推奨されるソリューションとしての地位を獲得しました。

1，砂漠環境でも優れた放熱性 - 冷却ファンなし、ディレーティングなし

2，合理化された設置とメンテナンス - 工場で配線され、独立してアクセス可能なコンポーネント

3，地域の電力網標準との整合 - よりスムーズな承認、より迅速なプロジェクトの試運転

4，柔軟な配送オプション - 小規模プロジェクトの場合は一体型、物流上の制約がある大規模な設置の場合は分割型

TAILI Electric は、国際市場向けにカスタマイズされたスキッドマウント変電所ソリューションの設計と製造における長年の経験をもたらします。最大 3,200 kVA の容量と特定の国の要件に合わせた電圧構成を備えた TAILI は、世界で最も困難な環境でも確実に動作するターンキー配電を提供します。

南米での次の太陽光発電プロジェクトでは、地元の電力会社が信頼するソリューションを選択してください。スキッドマウント型変電所タイリ電気から。
