分離可能なコネクタは高圧開閉装置設置の安全性をどのように向上させるのでしょうか?

中電圧配電の世界では、安全性は単なる優先事項ではなく、信頼性の高い電力システムを構築するためのまさに基盤です。分離可能なコネクタは、単純なコンポーネントとして見落とされがちですが、設置、メンテナンス、操作中に人員と機器の両方を保護する上で極めて重要な役割を果たします。 Taili Electric Co., Ltd. では、接続時に障害、アーク放電、および計画外の停止に対する障壁を確実に作成できるように、これらの重要なインターフェイスを何十年もかけて改良してきました。当社のエンジニアリング哲学は、適切に設計された分離可能なコネクタが潜在的な危険を制御された予測可能なインターフェースに変えるという考えに重点を置いています。当社の工場は、最先端の素材と精密な製造を組み込むことにより、国際基準を超えるソリューションを提供し、あらゆる関節に安心感を提供します。

最新の中電圧開閉装置の設置には、迅速かつ安全な介入を可能にしながら、過酷な環境に耐えることができるコンポーネントが必要です。分離可能なコネクタはこのエコシステムの縁の下の力持ちであり、作業者を充電部分にさらすことなく、目に見える切断とテストを可能にします。重い工具や通電したギアの近くを必要とする従来のボルト接続とは異なり、当社の分離可能なコネクタはタッチセーフなインターフェイスを提供します。この基本的な設計の変更により、依然として電気作業において最も危険な事象の 1 つであるアークフラッシュ事故のリスクが大幅に軽減されます。この記事では、これらのデバイスの技術的および運用上の利点を詳しく説明し、これらのデバイスが現代の安全プロトコルに不可欠である理由を示します。詳細についてご案内する際は、当社が製造するすべてのコンポーネントが生命と資産を保護するという当社の取り組みの証であることを忘れないでください。

コンテンツ

• 分離型コネクタが高圧開閉装置の重要な安全コンポーネントとなる理由は何ですか?
• 分離可能なコネクタは、設置およびメンテナンス中のアークフラッシュのリスクをどのように軽減しますか?
• 信頼性の高いパフォーマンスに材料と設計パラメータが不可欠なのはなぜですか?
• 当社の工場はケーブル アクセサリの一貫した品質をどのように確保しているのでしょうか?
• 概要: 分離型コネクタの安全エッジ
• よくある質問 (FAQ)

分離型コネクタが高圧開閉装置の重要な安全コンポーネントとなる理由は何ですか?

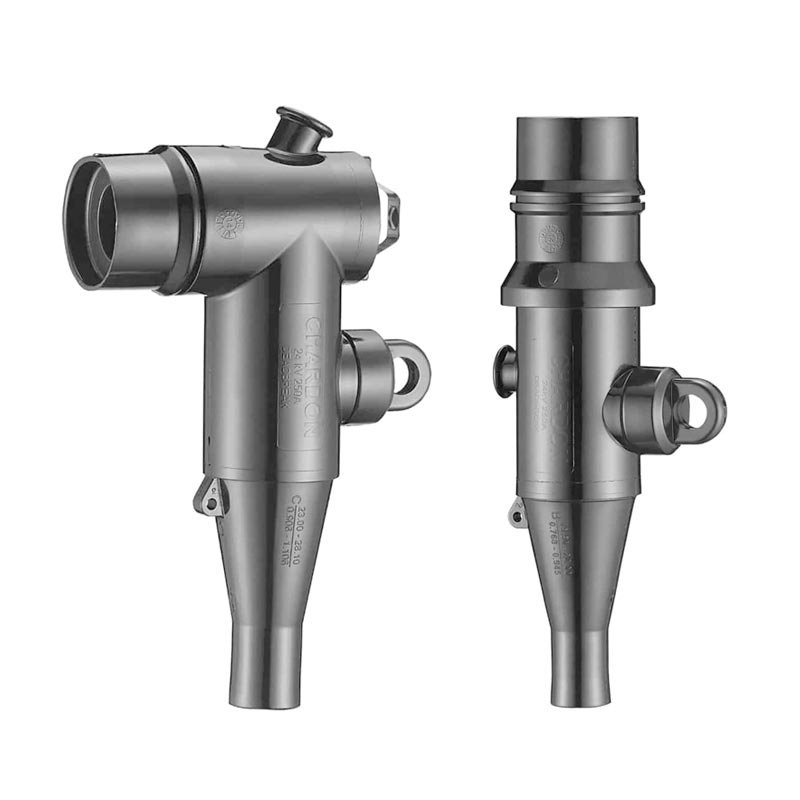

分離可能なコネクタは、電源ケーブルと開閉装置の間のインターフェースであり、その設計は設置全体の安全性に直接影響します。固定接続とは異なり、分離可能なコネクタでは、切断ポイントを制御できます。これは、日常点検や緊急時に、技術者がアセンブリ全体を分解せずに回路を分離できることを意味します。当社の工場では、これらのコネクタは、ロックアウト/タグアウト手順の基本要件である明確で目に見える破断を提供するように設計されています。絶縁を視覚的に確認できるため、当て推量が不要になり、通電した部品との偶発的な接触の可能性が大幅に減少します。通常、電圧の範囲が 5kV ～ 35kV である中電圧システムでは、小さなミスでも致命的な結果につながる可能性があります。容量性テストポイントを設計に統合することにより、非侵入的な電圧検出が可能になり、物理的接触が行われる前に別の検証層が追加されます。

さらに、分離可能なコネクタの機械的構造は、その安全性プロファイルに貢献します。これらは、短絡電流に伴う磁力に耐えるように設計されています。障害が発生した場合、接続が弱いと発射体やアークの発火点になる可能性があります。ただし、当社のコネクタは、極度の圧迫下でも完全性を維持できる堅牢なラッチ機構を備えて設計されています。また、コネクタ内のシールド層により、電界が均一に分散され、時間の経過とともに絶縁体を侵食する静かな敵である部分放電が防止されます。 Taili Electric Co., Ltd. では、各コネクタを継続性の守護者とみなしています。当社の内部での導電性ゴムインサートとファラデーケージ設計の使用ケーブルアクセサリストレスが確実に管理され、イオン化が発生する可能性のある空隙が存在しません。この細部への配慮は、開閉装置が初日だけでなく、何十年も使用された後も安全であることを意味します。

分離可能なコネクタは、設置およびメンテナンス中のアークフラッシュのリスクをどのように軽減しますか?

アークフラッシュは電気作業員の怪我の主な原因です。これは、導体間の絶縁または絶縁が破壊され、電流が空気中を流れるときに発生します。分離可能なコネクタは、いくつかの固有の設計機能を通じてこのリスクを軽減します。まず、デッド ブレーク インターフェイスが提供されます。これは、適切な手順に従った場合、物理的な分離が発生する前に回路の電源が遮断されることを意味します。しかし、本当の安全性の革新は、負荷遮断のバリエーションの可能性にあります。ライブスイッチングを必要とするアプリケーション向けに、当社の工場では消弧技術を備えたコネクタを製造しています。これらのデバイスは、アークによって生成される圧力を使用して、アブレーション チャンバー内でアークを引き延ばし、冷却し、アークを安全に消します。この機能は、オペレータが爆発エネルギーにさらされることなく、制御された条件下で負荷を切断できることを意味します。

もう 1 つの重要な側面は、タッチセーフ設計です。すべての導電性部品は絶縁材料内に深く埋め込まれています。分離可能なコネクタが接続されると、接続は完全に遮蔽されます。技術者がケーブルをテストする必要がある場合は、専用のテスト ポイントを使用するか、設計によっては安全な距離を保ちながら散弾銃の棒を使用して部分的に切断することができます。当社のケーブル アクセサリは、標準のホットスティック ツールとシームレスに接続できるように設計されており、危険な場所から手を確実に遠ざけます。以下の表は、当社の最も人気のある分離型コネクタ シリーズの主要なパラメータを示しており、アーク フラッシュの軽減に直接寄与する機能を強調しています。

表に見られるように、当社の工場では、全範囲にわたって高い BIL 評価とテスト ポイントを優先しています。一部のモデルにはロード ブレーク オプションが含まれているため、運用上の安全性のためにライブ スイッチングが必要な設置に柔軟性が提供されます。ハードウェアを超えて、当社が提供するトレーニングとドキュメントにより、ユーザーは機器の限界と機能を確実に理解できます。当社の分離可能なコネクタは、充電部の近くで作業する必要性を減らし、切断が必要な場合にアーク エネルギーを制御することにより、アーク フラッシュ事故に対する強力な防御を形成します。

信頼性の高いパフォーマンスに材料と設計パラメータが不可欠なのはなぜですか?

分離可能なコネクタの性能は偶然ではありません。それは綿密な材料科学と精密工学の成果です。当社のケーブル アクセサリに使用される主な絶縁材料は、優れた絶縁耐力、耐候性、柔軟性から選ばれた EPDM ゴムです。硬い材料とは異なり、EPDM を使用すると、絶縁不良の 2 つの主な原因である空気と湿気を排除して、コネクタがブッシングとしっかりと締まり嵌めを形成できます。当社工場では、耐トラッキング性を高める独自の配合方法を採用しており、表面汚染が発生しても素材が炭化して導電パスを形成することがありません。これは、塩分や塵によって低級材料が劣化する可能性がある汚染された環境や沿岸環境では特に重要です。

沿面距離、接触圧力、シールドの連続性などの設計パラメータは厳密に定義されています。たとえば、コネクタの内部形状は、電界が高電圧導体から接地されたシールドまで滑らかに傾斜することを保証する必要があります。これは、絶縁体と同時成形される埋め込み半導電層によって実現されます。この統合された設計により、空隙が形成される可能性のある界面が排除されます。以下の表は、製造中に監視する重要な設計パラメータの概要を示しています。

当社の工場は、業界標準よりも厳しい公差と厳しいテスト制限を遵守することで、ストレス下でも予測どおりに動作するコネクタを提供しています。また、内部のアライメントを確認するためにサンプルの定期的な X 線検査も実施しています。このレベルの詳細により、当社のケーブル アクセサリを取り付けるときに、型式テストだけでなく、一貫した製造品質によって検証されたコンポーネントが得られることが保証されます。材料の選択は導電性コンポーネントにも及びます。当社では、熱と酸化を最小限に抑えるために銀メッキを施した高導電性銅合金を使用しています。優れた材料と厳密な設計パラメータの組み合わせにより、熱サイクルや障害条件下でも、耐用年数を通じて安全特性を維持するコネクタが実現します。

当社の工場はケーブル アクセサリの一貫した品質をどのように確保しているのでしょうか?

Taili Electric Co., Ltd. では、品質保証が生産のあらゆる段階に組み込まれています。当社の工場は認証された ISO 9001 システムに基づいて稼働していますが、単なるコンプライアンスの枠を超えています。当社は、安全性は予測可能性から始まり、予測可能性はプロセス制御によって達成されると信じています。原料のすべてのバッチは、混合段階に入る前に、引張強度、伸び、誘電特性がテストされます。成形中、温度、圧力、硬化時間などのパラメータがリアルタイムで監視されます。パラメータが検証されたウィンドウの外にドリフトしている場合、システムはその部品を自動的に拒否します。この閉ループ制御により、各コネクタが最後のものと同一であることが保証され、現場での故障につながる可能性のあるばらつきが排除されます。当社の品質への取り組みが、多くの電力会社や請負業者が最も重要なインフラストラクチャに当社のケーブル アクセサリを信頼している理由です。

生産ラインを超えて、当社は日常的なテストに多額の投資を行っています。各分離可能なコネクタは、工場から出荷される前に 100% 部分放電テストを受けます。これはサンプル テストではなく、すべてのユニットに対して実行されます。また、シールドの連続性とラッチ機構の機械的動作も検証します。ロードブレークのバリエーションについては、消弧システムが設計どおりに機能することを確認するために、全力での故障閉鎖テストをサンプリングして実行します。次のリストは、当社の工場で実施される主要な品質検査をまとめたものです。

• 受入材料検査: EPDM および導体化合物の認証の検証。
• 工程内モニタリング: 射出成形パラメータのリアルタイム SCADA 制御。
• 1.5 倍の相対地電圧での 100% 部分放電テスト。
• 各製造バッチからランダムに採取したサンプルを X 線検査して内部ボイドを検出します。
• 機械的耐久性テスト: 50 回の挿抜サイクルで性能低下なし。
• 熱サイクル: コネクタは -40°C ～ +120°C で 100 回の熱サイクルにさらされます。

この厳格なアプローチは、当社の製品が工場から出荷される時点で、最も過酷な環境にも耐えられる準備ができていることを意味します。また、トレーサビリティも維持しています。各コネクタには固有のバッチ コードが付けられており、製造記録にリンクされています。疑問が生じた場合は、その製造履歴全体を追跡できます。このレベルの透明性は信頼を築き、安全性が単なる主張ではなく検証可能な事実であることを保証します。当社のお客様は、問題が発生する前に異常を検出するように設計されたシステムによってサポートされたケーブル アクセサリを入手していることを知っています。

概要: 分離型コネクタの安全エッジ

分離可能なコネクタは、単純な接続デバイスをはるかに超えています。これらは、中圧開閉装置設備における設計された安全バリアです。目に見える切断の実現や容量性テスト ポイントの組み込みから、アークの消滅やシールドの完全性の維持まで、設計のあらゆる側面がより安全な作業環境に貢献します。 Taili Electric Co., Ltd. では、これらのコンポーネントを完成させるために専門知識を投入し、ケーブル アクセサリが最高の信頼性と保護基準を満たしていることを保証します。最先端の素材、精密な製造、妥協のない品質管理の組み合わせにより、最も重要な場面で信頼できる製品が生まれます。

本物のエンジニアリングが生み出す違いをぜひ体験してください。既存の変電所をアップグレードする場合でも、新しい配電ネットワークを設計する場合でも、当社のチームは技術仕様とアプリケーションのガイダンスでお客様をサポ​​ートする準備ができています。今すぐTaili Electric Co., Ltd.にお問い合わせください。中電圧コネクタのニーズについて話し合い、当社の工場がプロジェクトで要求される安全性とパフォーマンスをどのように提供できるかを確認してください。一度に 1 つの接続ずつ、より安全なグリッドの構築をお手伝いします。
