太陽光発電AC合流ボックス

Taili は、太陽光発電 AC Confluence Box のメーカーおよびサプライヤーとして最適です。この高品質かつ先進的な製品は、太陽光発電インバーターの出力端と系統接続された配電盤 (または変圧器) の間に配置される集電装置です。強力な機能と高効率を備えた当社の製品は、幅広い応用範囲を持っています。

お問い合わせを送信

製品説明

太陽光発電 AC コンフルエンスボックスの中核機能は、複数のインバータからの AC 電力出力をいくつかのメインケーブル (通常は 1 本) に並行して収集し、次のレベルの機器に伝送することです。これにより、システム構造が簡素化され、監視と保護が容易になります。

機能

1. 局所的な電流の収束を実現し、ケーブルの数を減らし、設置時のコストとスペースを節約します。

2.保護機能：過電流/短絡保護、雷保護、逆充電保護。

3. セグメント化された絶縁機能、DC サーキットブレーカーまたは負荷絶縁スイッチを備え、手動での遮断が可能 DC 電源を切断し、電気的に絶縁します。

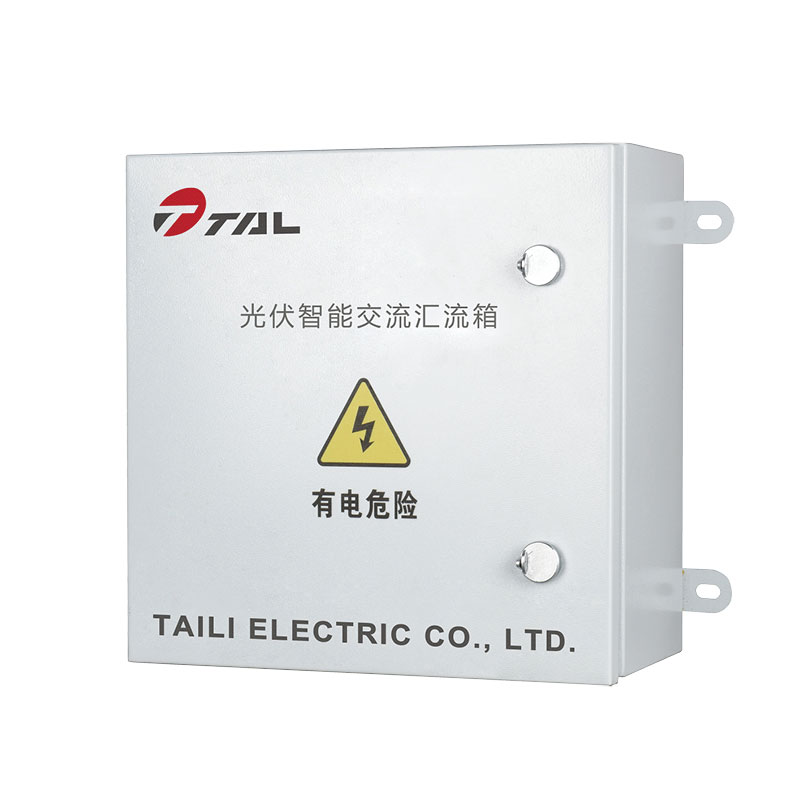

photovoltaic AC confluence box

技術仕様

モデル	BWX-AC4	BWX--AC6	BWX-AC8
入力方法	1-4	5-6	7-8
入力電圧	AC690V
入力電流	0-1000A
出力電流	250A	400A	630A
定格使用電圧 Un	AC480V
保護電圧アップ	≤3.2kV
標準スループット入力(8/20μs)	20kV (顧客の要件に応じてオプション)
最大スループット容量 Imax(8/20μs)	40kV (顧客の要件に応じてオプション)
対応時間	＜25ns
温度と湿度	使用温度：-40～+85℃、湿度95％、結露なきこと、非腐食性ガスの場所
高度	≤4000m
エンクロージャの材質	溶融亜鉛メッキ鋼板/ステンレス鋼/冷間圧延鋼板他
IPクラス	IP65
ケーブルプラグIPクラス	IP66
サイズ(W.H.D)	800600200mm	800800200mm	8001000200mm
