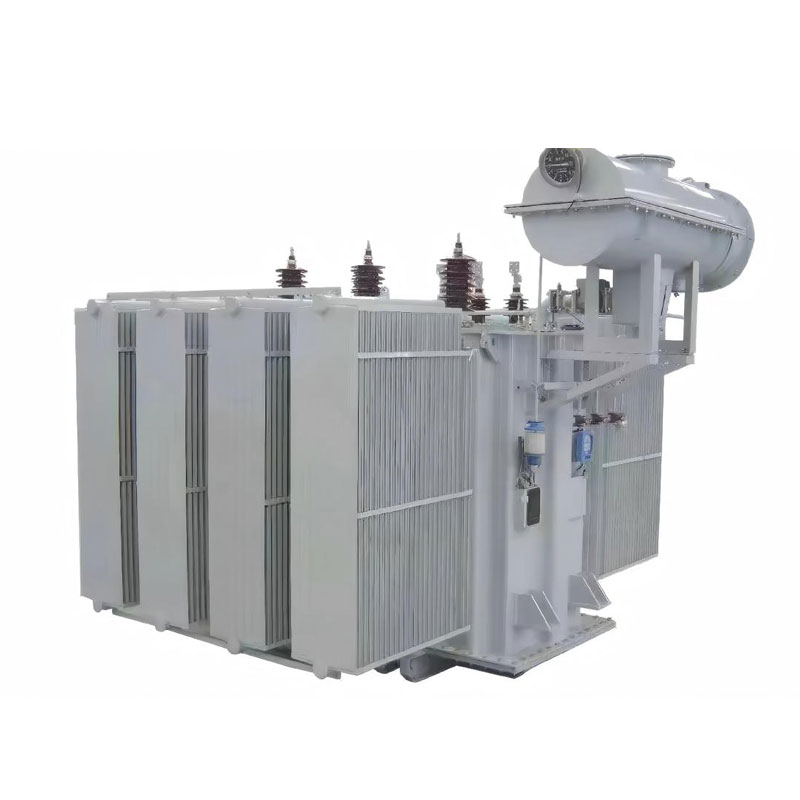

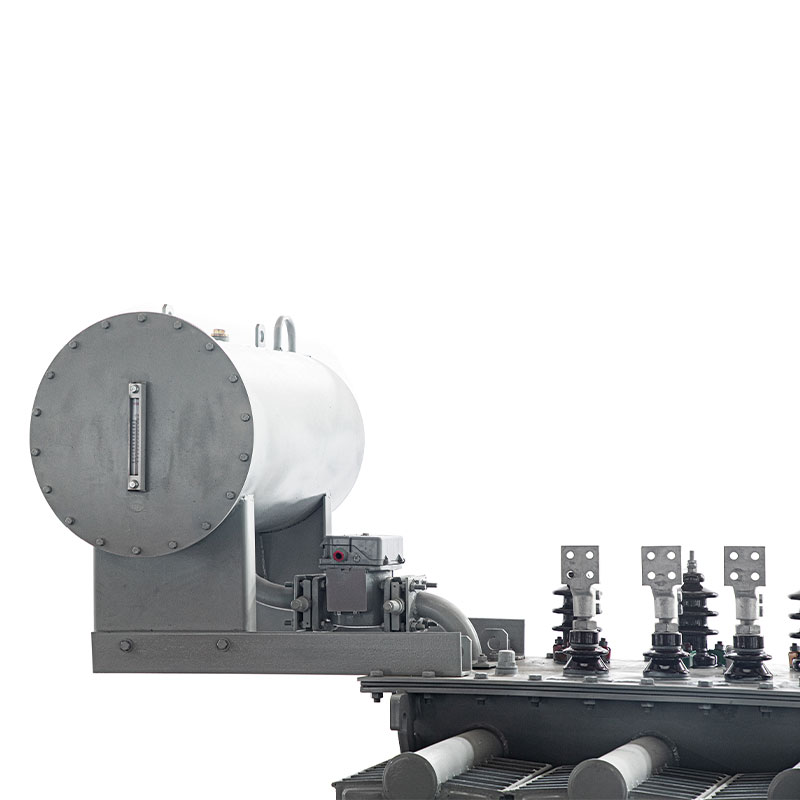

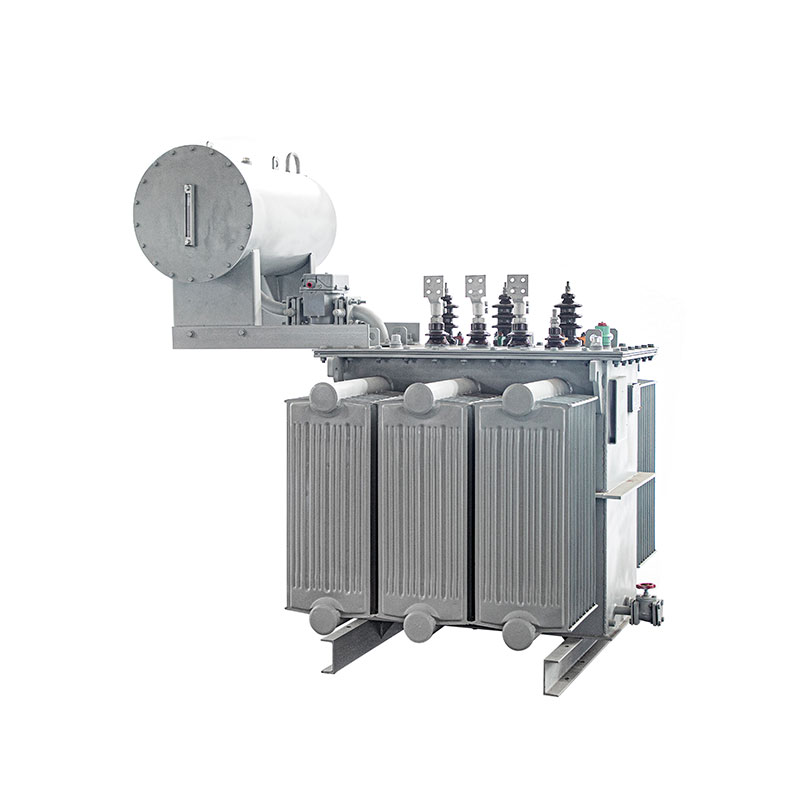

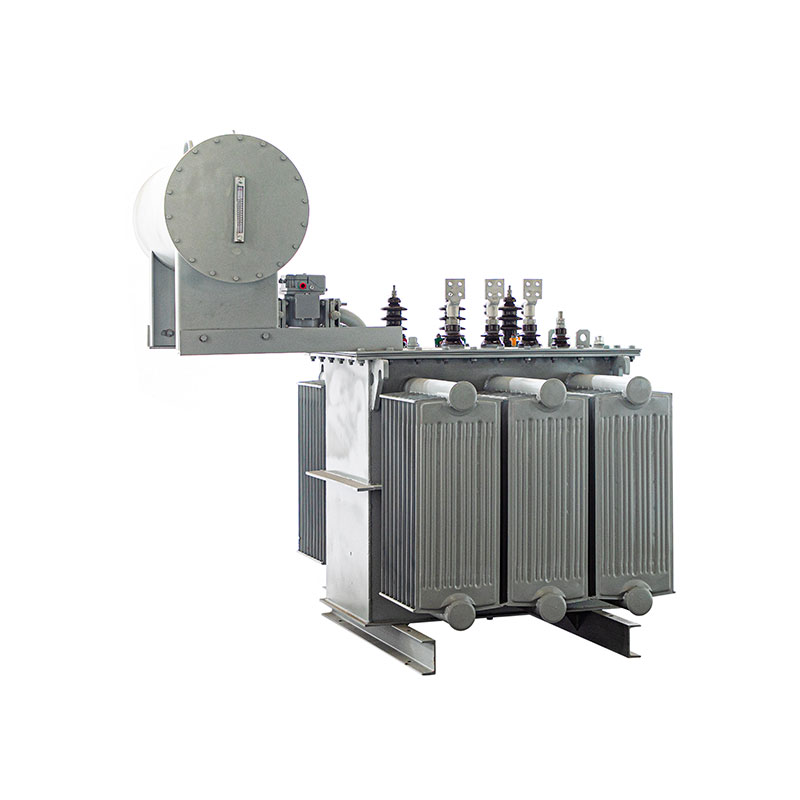

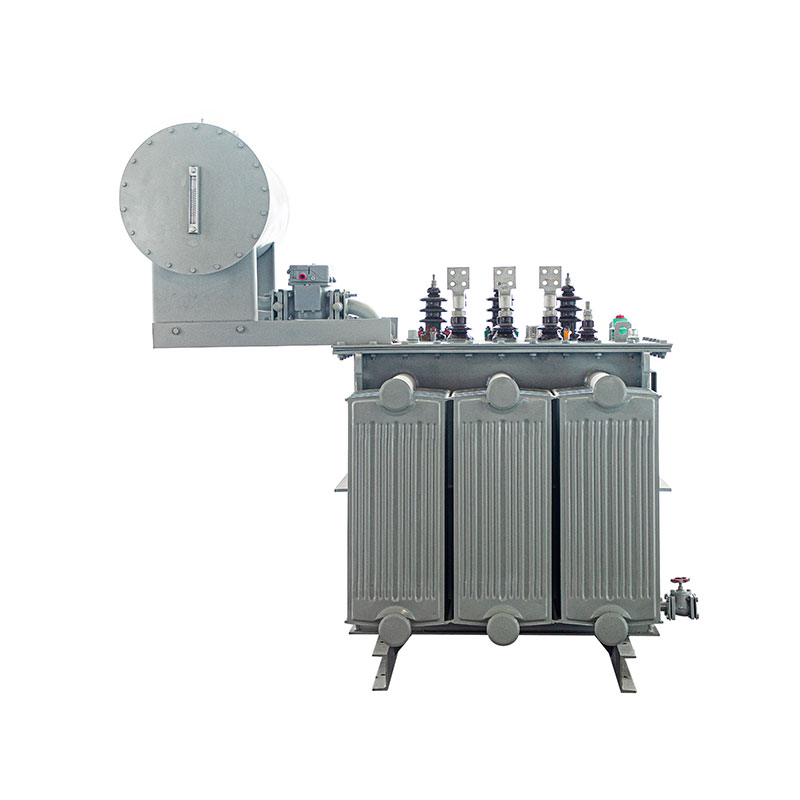

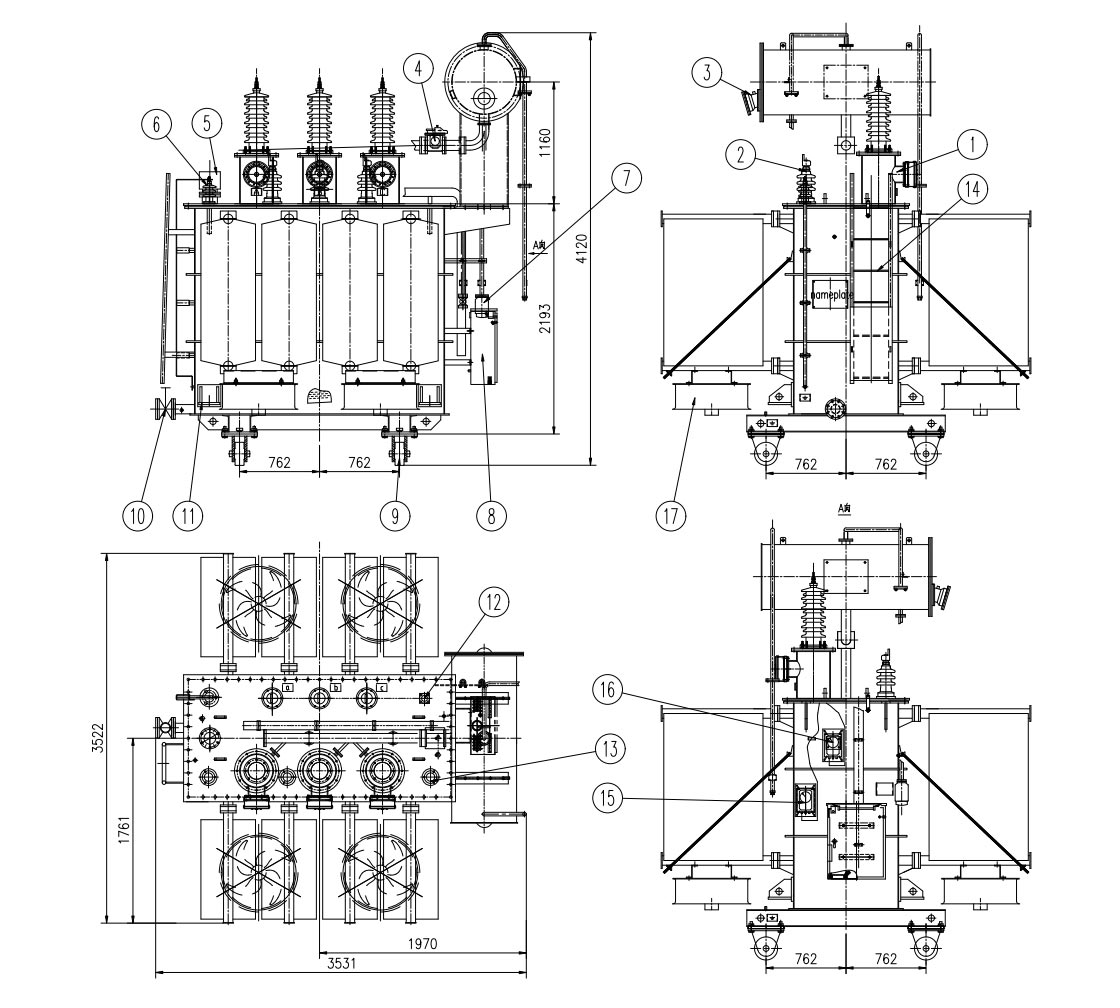

三相油入形電源トランス

三相油入形変圧器の信頼できるサプライヤーをお探しで、長期的な協力関係を築きたい場合は、豊富な経験があり、高度な製品と包括的なサービスを提供できるTAILIを選択してください。

標準仕様

1.適用仕様：IEC 60076 / IEEE

2. 定格容量：最大3150kVA

3.一次電圧: 最大66kV

4.二次電圧: 0.4/6.3/10.5/35kV またはカスタマイズされた

5、巻線材質：銅/アルミニウム

6.温度上昇: 65 °C

7.冷却方式：ONAN/ONAF

8.周波数: 50Hz/60Hz

9.タップ電圧: ±2x2.5% / ±3x2.5% / ±8x1.5% またはカスタマイズされた

10.ベクトルグループ: Yd11 / YNd11 / Dyn11 / YN

ビデオ

より良いサービスをご提供させていただくために、以下の情報をご提供ください。

三相油入型変圧器のメンテナンスは、安全で信頼性の高い製品を確保することを目的とした体系的な作業です。 そして 変圧器の効率的な動作と耐用年数の延長を実現します。

日常の点検と監視

1. オイルレベルのチェック

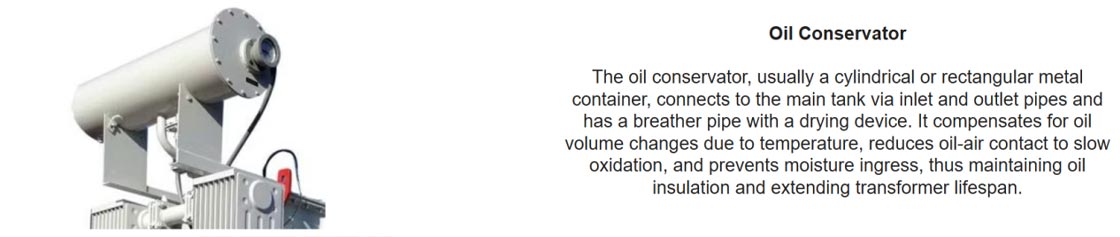

変圧器本体および油溜め（オイルタンク）の油面が規格内であるか確認してください。 温度スケール範囲。

異常と対処：

過剰なオイル レベル: ガスを発生する内部故障、またはオイルを引き起こす高い環境温度が原因である可能性があります。 拡張。ブリーザーが詰まっていないか確認し、原因を分析してください。

油量不足：油漏れや内部異常が考えられます。すぐに見つけて、 漏れ箇所を解決し、同じブランドおよびモデルの認定絶縁油を速やかに補充してください。

2. 油温検査

温度インジケーターを監視し、油温の上限が正常かどうかを確認します（通常は超えていません） 85℃) を測定し、過去の動作データと比較します。

異常と取扱い：油温が異常に上昇する場合は、過負荷、冷却装置が考えられます。 故障、内部過熱（鉄心、巻線、タップ切換器の接触不良など）などが考えられます。 すぐに特定され、対処されます。

3. 油漏れ検査

変圧器のすべてのシール面、溶接部、ブッシュ、バルブ、ガスリレー、その他の部品を注意深く検査してください。 オイル漏れの痕跡はありません。

処置: 漏れが検出された場合は、直ちに対処する必要があります。軽度の漏れは締めることで解決できます ボルト。油漏れがひどい場合は、シール部品の交換や溶接のために停電が必要になります。

4. 絶縁油の色と状態

オイルレベルゲージを通してオイルの色を観察します。

ノーマル：透明、淡い黄色。

異常：色が濃くなったり黒くなったりした場合は、オイルの劣化やアークや故障などの内部異常が考えられます。 過熱。

5. 音（騒音​​）検査

内容: 変圧器が正常に動作している場合、均一な「ブーン」という電磁音を発します。

異常と対処：

音が大きくなり均一になる: これは過負荷または過剰電圧を示している可能性があります。

不均一なパチパチ音やパチパチ音：内部で局所的な放電や絶縁破壊が発生しています。

不均一なノイズ音：鉄芯の留め具が緩んでいる可能性があります。

異常音が検出された場合には、監視を強化する必要があります。やむを得ない場合には、電源を遮断する必要があります 検査のためオフ。

6. ブッシュの検査

高電圧および低電圧ブッシングの表面がきれいかどうかを確認し、亀裂、損傷、損傷がないかどうかを確認します。 放電跡。

処理: 表面が汚れている場合は、洗浄する必要があります。亀裂や激しい放電がある場合は、 ブッシュを交換する必要があります。

7. マスク（吸湿材）の点検

内容：シリカゲルの色を確認します。乾燥したシリカゲルは青色で、水分を含むとピンク色に変わります。

手順：シリカゲルの 2/3 以上がピンク色になったら交換してください。オイルカップ内にオイルが入っている場合は、 オイルレベルが正常かどうかを確認してください。

8. 冷却システムの検査

内容: 空冷変圧器の場合、ファンが正常に動作しているかどうかを確認します。油冷/水冷用 変圧器、オイルポンプ、ウォーターポンプ、ファンの動作状態、およびクーラーの漏れがないか確認してください。

取り扱い: 適切な熱放散を確保するために、障害が発生した場合は直ちに対処してください。

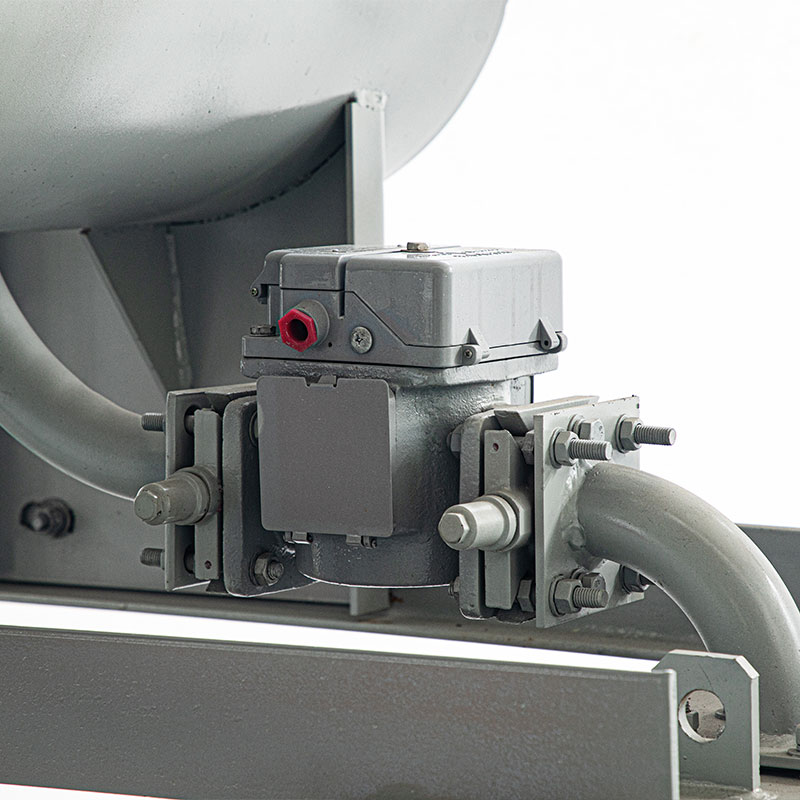

9. ガスリレーの点検

リレー内部にガスが溜まっていないか、観察窓に汚れがないか確認してください。

処置: 少量のガスが存在する場合は、分析のために記録し、サンプリングする必要があります。ガスの量なら が大きい場合、リレーが信号を発行するかトリップするため、即時の対応が必要です。

10. 接地装置の点検

筐体と中性点アース線が確実に接続されているか、錆びていないか確認してください。
