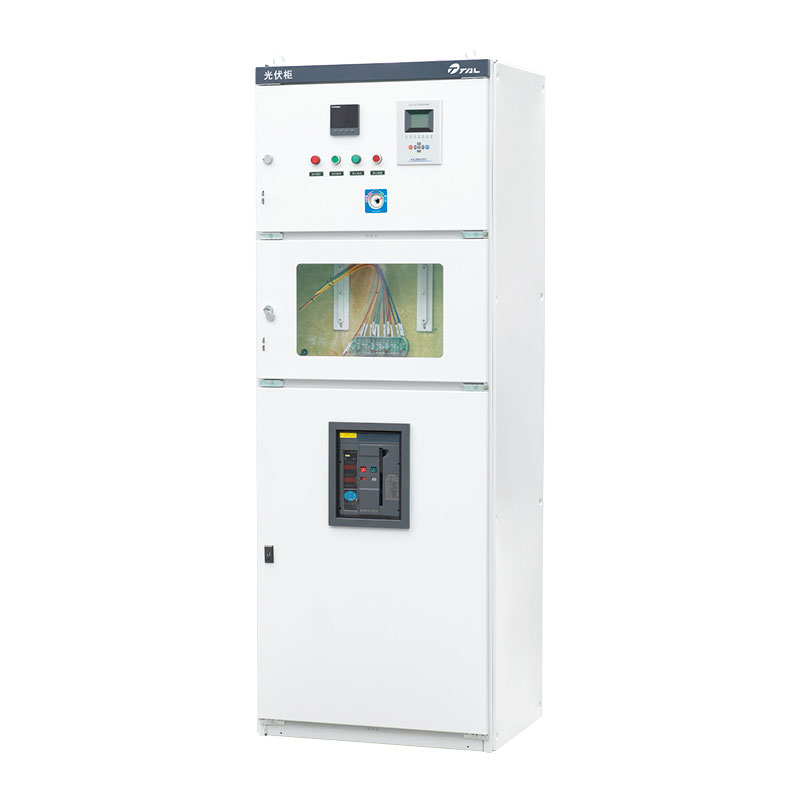

太陽光発電グリッド接続低電圧キャビネット

Taili 工場が提供する太陽光発電網に接続された低電圧キャビネットは、太陽光発電インバータによって出力された電気エネルギーを収集し、それを負荷と電力網に安全に伝送する責任を負います。同時に、包括的な保護、監視、スケジュール機能も備えています。

主な機能

太陽光発電系統連系低圧キャビネットは、決して単なる「接続箱」ではありません。それは、 次の主要な機能:

1. 集電・配電

· 収集: 複数の太陽光発電インバータからの交流出力を 1 つまたは複数の主電源に結合します。 伝送効率を高めるための回路です。

· 配電：収集した電力をローカル負荷（ユーザー自身の使用用）に合理的に割り当て、電力を転送します。 グリッドへの残りの電力。

2. 系統接続点

· これは、太陽光発電システムと送電網の間の法的境界点です。送電網会社は通常、 この時点での計測と監視は、太陽光発電システムが太陽光発電システムに悪影響を及ぼさないようにするためです。 グリッド。

3. 充実した保護機能

· 過負荷および短絡保護: 回路ブレーカーを使用して、過剰な電流による機器の損傷を防ぎます。 火災の原因になったり。

・逆流防止保護（必要に応じて）：発電量が負荷電力消費量を超えると、 電力が上位レベルの変圧器にフィードバックされるのを防ぎます (アプリケーションによっては、これが禁止されています)。

・単独運転防止効果保護：これは系統連系システムの中核となる安全機能です。グリッドが 電源がオフになった場合は、太陽光発電システムの電力供給を防ぐために、太陽光発電システムをグリッドから迅速に切断する必要があります。 電力が停電線に送られることがなくなり、送電網保守要員の安全が危険にさらされます。 インバータ自体にもこの機能がありますが、通常は配電盤がバックアップ保護として使用されます。

· 過電圧/不足電圧、過電圧/不足周波数保護: グリッドパラメータを監視します。異常を検知したら対処する 直ちに機器と送電網を保護してください。

· サージ保護: 落雷などの過電圧ショックによる高価なインバーターなどの損傷を防ぎます。 装備。

4. 監視と計測

・スマートメーター：太陽光発電による発電量、電力量を正確に計測するための双方向メーターを設置します。 送電網に供給され、電力は送電網から引き出されます。これらが電気料金の精算の基礎となります。

· 監視装置: 電圧、電流、電力、発電量、力率などのパラメータを実際に監視します。 電流/電圧変圧器、電力計などを通過する時間

5. スイッチングと制御

· 手動または自動で接続および切断を容易にするために、切断スイッチ、接触器などを提供します。 運用を容易にし、機器のメンテナンスと修理を容易にします。

より良いサービスをご提供させていただくために、以下の情報をご提供ください。

より良いコミュニケーションを促進し、正確な注文を行うために、単線図を提供してください。 太陽光発電システム。
