空気 vs 固体 SF₆ フリー 12kV リング メイン ユニット – どちらがあなたのプロジェクトに適合しますか?

数十年にわたり、六フッ化硫黄 (SF₆) は、高圧開閉装置の絶縁ガスとして使用されてきました。 絶縁耐力と消弧能力が優れています。しかし、それはあります キャッチ:SF₆一番です 強力な温室効果ガスが知られている、地球温暖化に伴い 潜在力 (GWP) は CO の 23,500 倍₂100 年の視野で。

SF を購入できないプロジェクト向け₆漏電リスクに対応するため、Taili Electric は 2 つのコンパクトなゼロ SF を提供します₆、メンテナンスが容易なSF6フリーリング本体解決策: エコエアキャビネットTLH-12と固体絶縁キャビネットTLG-12。どちらも依存している アークを消滅させSFを除去するための真空遮断器₆まったく同じですが、構造と最適な用途が異なります。

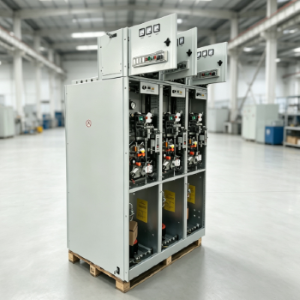

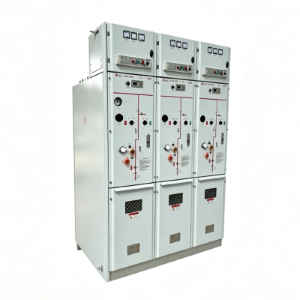

TLH-12: ドライエア/窒素断熱 リング本体

それは何ですか

主な利点

• 温室効果ゼロ - タンクに誤って穴が開いた場合でも または微細な漏れが発生した場合、漏れるガスは単にきれいな空気または 窒素。環境へのペナルティや特別な回収装置は必要ありません。
• メンテナンス不要のガスコンパートメント – 溶接されたタンクが設計されています 生涯密閉するため、定期的な圧力チェックと補充は必要ありません。 必須です。
• コンパクトな設置面積 – 従来の空気断熱より小さい スイッチギヤを備えているため、パッドマウント変圧器に適しており、コンパクトです 二次変電所。
• 費用対効果が高い – 2 つの SF の中で₆オプションが不要な TLH-12 は、より低いエントリー価格を提供します。 特に大量注文の場合。

留意すべき事項

• 乾燥空気/窒素はSFよりも絶縁耐力が低い₆。タンク溶接の品質と 内部シールドは厳密に管理する必要があります。
• 高地（標高 1,000 m 以上）に設置する場合、断熱材は 距離を再確認する必要があります。
•

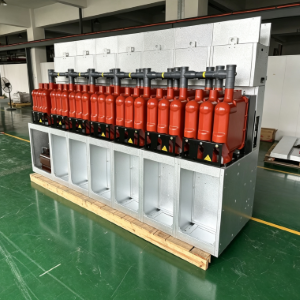

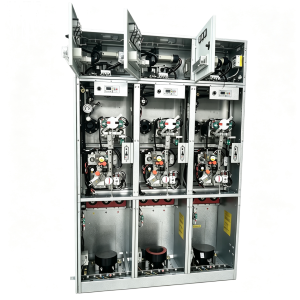

TLG-12: 固体絶縁リングメイン ユニット

それは何ですか

主な利点

• 漏れリスクゼロ - ガスコンパートメントがないため、 何も漏れないだけです。これは、プロジェクトで次のことが必要な場合の究極の選択です。 保証SF₆‑無料 ライフサイクル全体にわたる運用。
• 湿気や結露に対する耐性 – 固体 カプセル化により、湿った空気、塩霧、重い空気から内部部品を保護します。 ほこり。内部結露がなく、表面のトラッキングもありません。
• 最小限のメンテナンス – ガスの取り扱い、圧力計、 充填バルブ。日常的な注意は外部シールドに限定されており、 接続ポイント。
• 非常にコンパクト – 固体絶縁モジュールにより、 キャビネットの寸法が小さくなり、狭い場所での決定的な利点となります。 地下室またはコンテナ化された変電所。

留意すべき事項

• エポキシ鋳造プロセスでは高い製造精度が要求されます – ボイドや界面の欠陥は長期的な信頼性に影響を与える可能性があります。
• 高温で連続動作すると、半導体素子は シールド層は定期的に検査する必要があります。
• 初期費用はTLH‑12に比べて高くなりますが、 サイトサポート費用の削減により相殺されます。

比較表: TLH-12 と TLG-12 の比較 一目見る

どのSF₆‑フリーリング本体はどれを選ぶべき？

TLH‑12 と TLG‑12 は両方とも完全に IEC 62271 シリーズ規格に準拠しており、適合するように OEM 構成が可能 特定のプロジェクトの電圧、保護、および計測要件。

次の場合は TLH-12 を選択してください。

• 標準流通用に大量に調達している場合 ネットワークまたはコンテナ化された変電所。
• 現場は極端ではありません - 屋内/屋外の温度は通常通りです そして湿気。
• 費用対効果の高い SF への参入を希望している₆パフォーマンスを犠牲にすることなく、無料のテクノロジーを利用できます。
• 年に一度の軽度の気密検査を受け入れることができます メンテナンスが容易であり、ガス封じ込めを完全に排除する必要はありません。

次の場合は TLG-12 を選択してください。

• 設置場所は危険性の高い環境、つまり地下にあります 地下室、海岸の塩霧地帯、または持続的な結露状態。
• 負荷は重大です (病院、データセンター、主要な産業施設) プロセス）や計画外の停止は容認できません。
• ガス漏れについて完全な安心感を求めている – ガスがない、 漏れも例外もありません。
• スペースの予算は非常に限られており、1 センチメートル単位で キャビネットの幅が重要です。

現実世界の視点: どのようなプロジェクトか チームは言う

最近の海外太陽光発電プロジェクトでは、 フィリピンは両方の選択肢を比較した。エンジニアリング チームは TLH-12 を選択しました。 敷地はオープンで換気が良く、太陽光発電施設の周囲に 64 か所の配布ポイントがありました。 そして地元の電力会社は乾燥空気断熱材を受け入れました。屋内切替用 沿岸管理ビル内にある駅で TLG-12 を選択したのは、次の理由からです。 塩霧と高湿度により、以前はトラッキング障害が発生していました。 従来の空気絶縁ギア。

この混合アプローチはますます増えています 共通: それぞれを使用しますリング本体それが最も価値をもたらす場所。

TAILI Electric: SF のパートナー₆‑無料配布

TAILI Electric は、TLH-12 ドライエアの両方を提供します /窒素ユニットとTLG-12固体断熱ユニットを標準品として、 輸出プロジェクト向けの柔軟なカスタマイズ。すべてのユニットは工場で組み立てられており、 出荷前に完全にテストされています。当社のエンジニアリング チームは次のことをお手伝いします。

• 敷地条件を評価し、最適なリングメインを選定 ユニット
• 電圧、保護、補助電力をローカル送電網に適応させる コード
• バイリンガルのドキュメントとリモート技術サポートを提供する

今すぐTAILI Electricにお問い合わせください。 どのSF₆-無料リング本体次のプロジェクトに最適です。
